AutoCAD怎么创建属性块

在AutoCAD中，属性块是一种特殊的块，它可以包含属性文字，这些文字在插入块时可以由用户自定义或随机生成，通过创建属性块，设计师可以大大提高绘图效率，同时更好地控制图形的属性和数据，接下来，我们将详细介绍在AutoCAD中创建属性块的方法，让您在绘图过程中更加得心应手。

AutoCAD创建属性块方法介绍

打开AutoCAD2020，新建一个空白文件，我们以电气二次接线端子为例，首先绘制出电气二次接线端子，上方暂不填写端子号

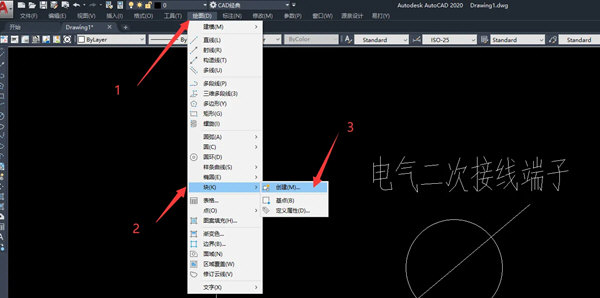

找到上方菜单栏【绘图】中的【块】选项，点击进入，选择【定义属性】

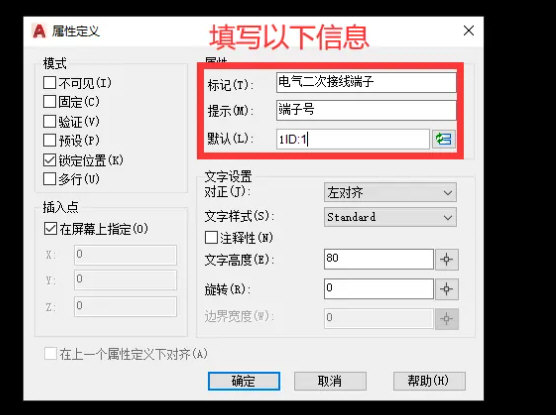

进入【定义属性】后，依次填写标记、提示及默认，其中

标记表示标识图形中每次出线的属性，可以填入此属性块的名称;

提示表示在插入包含该属性定义块时显示的提示，此项可填可不填;

默认表示默认属性值，在此例中表示的就是电气二次接线端子的端子号。

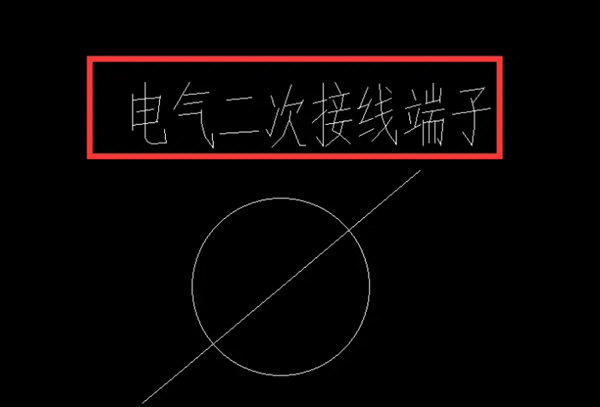

将新建的属性文字移动至属性块需要显示的位置

将绘制的电气二次接线端子及定义的属性文字创建成块，步骤为，找到上方菜单栏【绘图】中的【块】选项，点击进入，选择【创建】

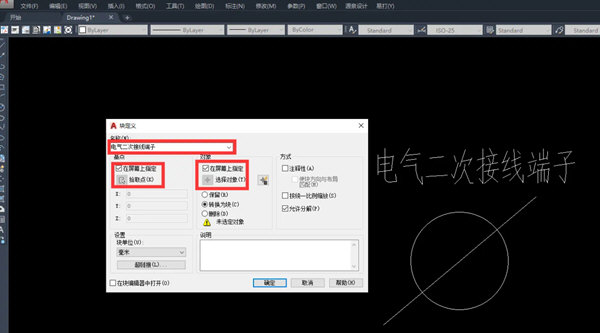

在出现的【块定义】中填写名称、选择插入基点及选择对象后点击【确定】

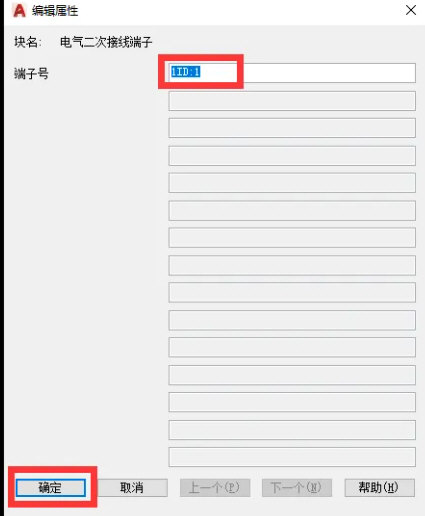

在出现的【编辑属性】中填写端子号，如在【定义属性】中已填写此处则可不填，默认即可，然后点击【确定】，这样一个属性块就创建成功了

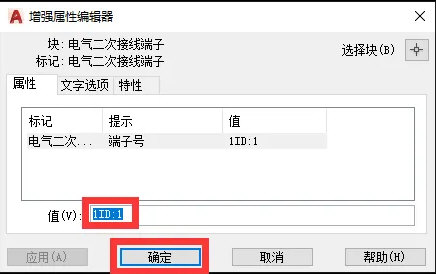

应用中如果需要修改端子号，则可直接双击端子号，在出现的【增强属性编辑器】中输入新的端子号并点击【确定】即可
