AutoCAD怎么检测图形干涉

在AutoCAD中，图形干涉是指两个或多个实体在空间上相互交叉或接触的情况，检测图形干涉可以帮助设计师及时发现潜在的问题，避免在生产或施工中出现错误，下面介绍一种简单的方法来检测图形干涉。

AutoCAD检测图形干涉方法介绍

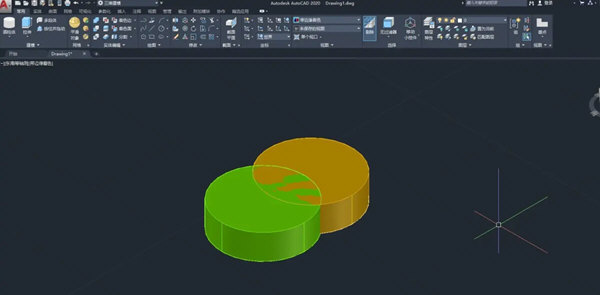

新建cad文档，设置工作空间为三维模型。绘制如图所示两个实体图形。

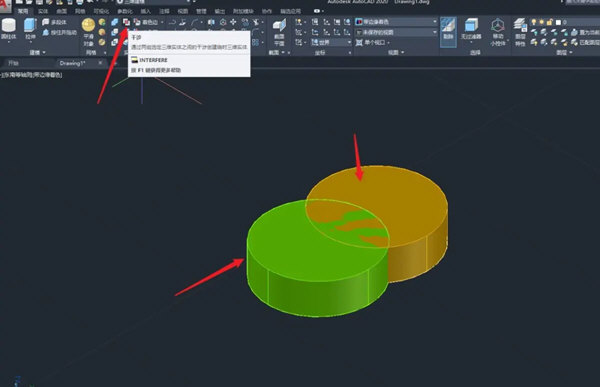

认识干涉检测的位置，如图所示，干涉用于检测两组实体图形之间是否有碰撞或者交叉。如图所示。

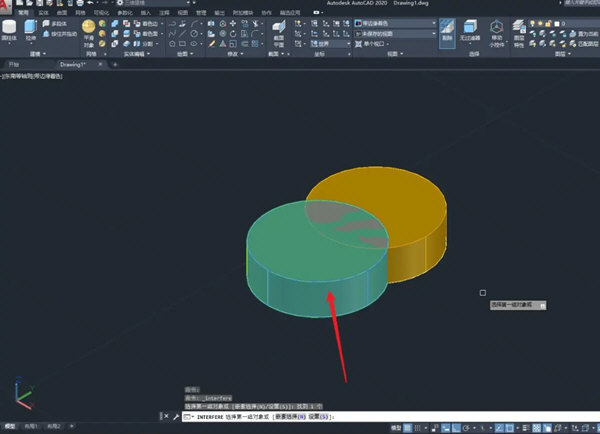

点击干涉检测，选中**组图形，如下图绿色实体图形。

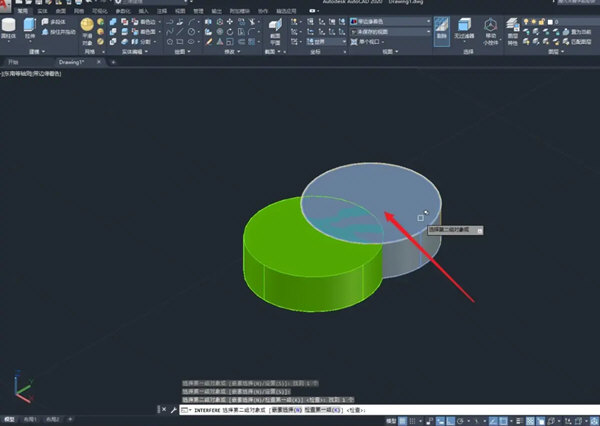

选中第二组实体图形，如下图所示。按回车或者空格键，即可完成检测。是不是很简单。

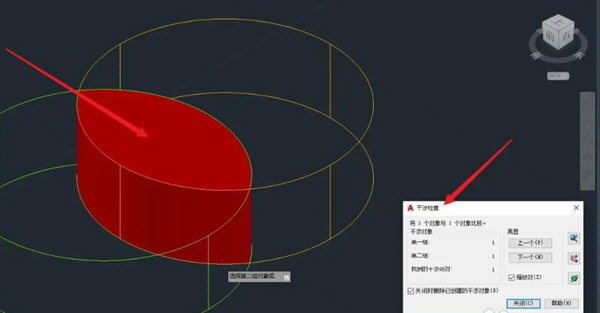

确认后，软件会跳出检测结果。如图所示。相交叉的部分已经标识出来，在检测对话框中，如果有多个干涉对象，可以一个一个的查看。
